สายการผลิต ESS 10ppm

ภาพรวมเส้น
1ความจุของสาย: 8-10 PPM

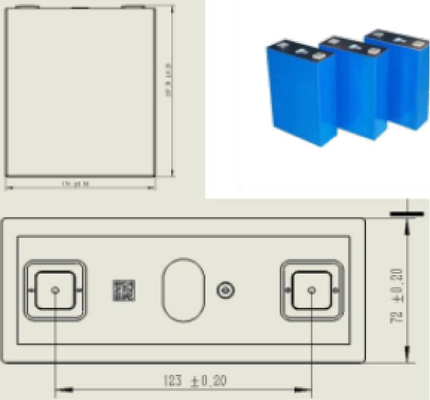

2โทรศัพท์มือถือ: 280AH/314AH
3แบตเตอรี่ที่เข้ากันได้ 100AH-314AH

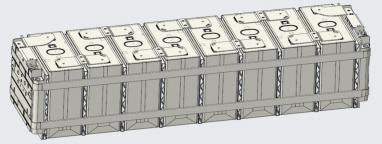

4โมดูลแบบแผน: น้ํายาเย็น 1P13S
5แผนผัง: 1P52S รองรับกับ 1P48S/1P104S

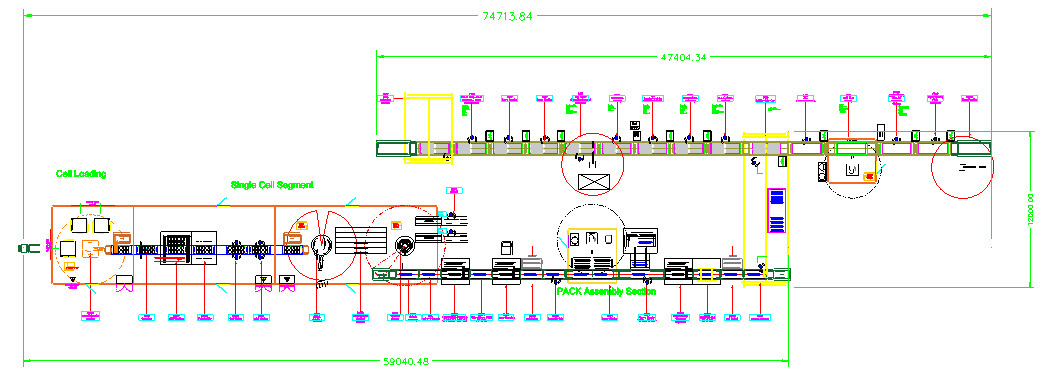

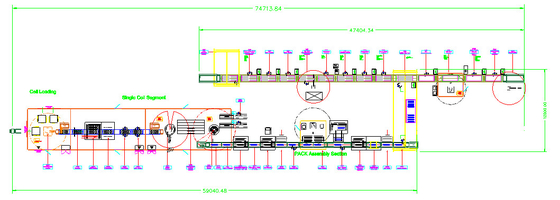

6ขนาดเส้นรวม: L75M * W12M * H3.5M
7ประเภทการเย็น: การเย็นของเหลวที่เข้ากันได้กับการเย็นของอากาศ
ภาพรวมของส่วนโมดูล:
1. เซลล์การบรรทุก: 5 เซลล์ใน 1 ครั้งโดยหุ่นยนต์, อัตโนมัติวางตู้ว่าง
2สแกนเซลล์ สแกนอัตโนมัติ
3การทดสอบ OCV: 10 รูปแบบทุกครั้ง การทดสอบอัตโนมัติ
การเติมเต็มข้อมูล การอัพโหลดข้อมูล
4. Cell Flip: ปรับทิศทางของเซลล์โดยอัตโนมัติตาม OCV และสูตร
ความต้องการ
5- การเล็บเซลล์: การเล็บด้วยมือ พร้อมเครื่องติดตั้ง

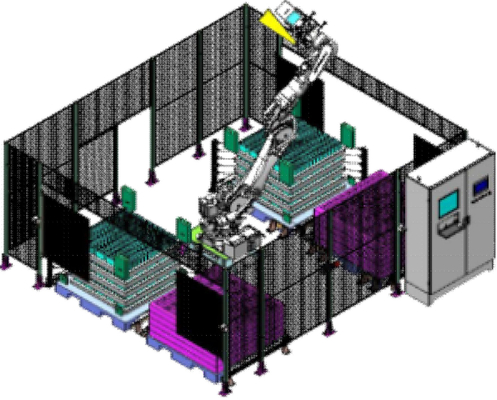

6. เซลล์สต็อป: โรบอตการจัดการและโหลดโหมด, 5 ครั้ง, สามารถตั้ง Qty การสต็อป;

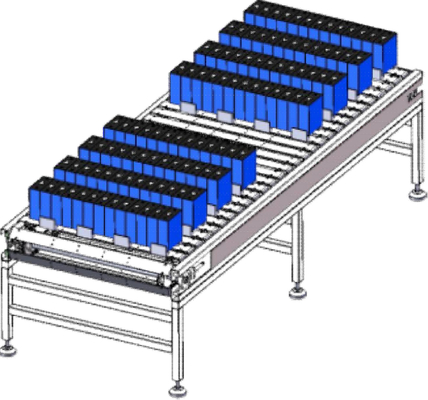

7. พลาตฟอร์มสต็อป: โหมดสต็อปแบบเรียบ แปลงชั้นบนและชั้นล่าง 5 กลุ่มต่อชั้น
แต่ละกลุ่มมีฟังก์ชันก่อน extrusion, stacking ได้เสร็จสิ้น, และวัสดุถูกย้าย
ย้อนหลังสําหรับการลด
8การติดตั้ง BMS / สายสแตนเลส / ปลาย: การติดตั้งอัตโนมัติ
การติดตั้ง BMS สาย/เทอร์มินัล
9การกํากับขั้ว / การตรวจจับขั้ว: ออนไลน์ 3 แกน + รูปแบบ CCD ทําโดยอัตโนมัติ
พิกัดการติดต่อมีส่วนร่วมกับอุปกรณ์ด้านหลังสําหรับการเรียก และตามสูตร
เปรียบเทียบทิศทางบวกและลบของเซลล์แบตเตอรี่เพื่อกําหนดว่า
ผลิตภัณฑ์ถูกปล่อยออกจากช่องออกของ NG
10. การทําความสะอาดเสา: อัตโนมัติได้รับข้อมูลที่ระบุพิกัดและเลเซอร์ทําความสะอาด
ต้นไม้
11. การติดตั้ง CCS: การทํางานด้วยมือ, เริ่มต้นติดตั้งแผ่นนําทาง, แล้วติดตั้ง CCS

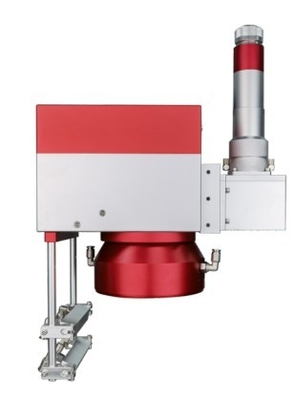

12. การปั่นเลเซอร์: โรบอต 6 แกน + เลเซอร์ 6KW + CCD + ระยะการวัดโหมด
โอนออกจากสายพร้อมกับโมดูล โหมดการปั่นสองสถานี
13. การพิจารณาและการซ่อมแซมด้วยมือ: ตรวจสอบผลการปั่นด้วยมือ
จําเป็น, ผลิตภัณฑ์ไหลเข้าไปในเครื่องเชื่อมเพื่อสรุปการเชื่อมซ่อมแซม,
โหลดรหัสโมดูล พลังงาน ความเร็ว
14การตรวจสอบและทําความสะอาดหลังผสม: การตรวจสอบภาพภาพออนไลน์ของลักษณะการผสม

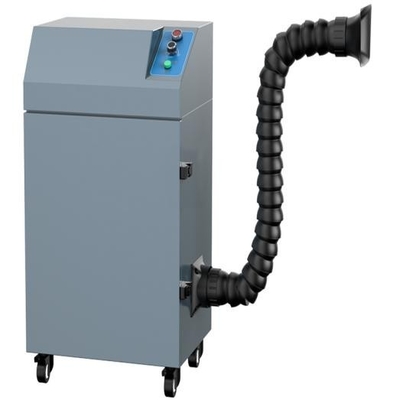

เครื่องแปรง + การทําความสะอาดความดันลบของตําแหน่งการปั่น
15. หน่วยกันหนาว Hipot การทดสอบ: พีโอเมติกแพลตฟอร์ม + tester, การอัพโหลดข้อมูล
16. เชือกเร่งขันสองส่วนเซลล์: ผู้รับ 1350mm * 600mm, เร่งขันสองชั้น
ร่างโซ่, ปิดสองครั้ง, ความจุ 300KG
17.โซ่ความเร็วคู่ในส่วนโมดูล: ผู้รับ 1450mm * 600mm, ความเร็วคู่ชั้นสอง
ร่างโซ่, ปิดสองครั้ง, ความจุ 300KG
18เส้นเชื่อมต่อโมดูล: เครื่องยกกั้นพานลําเลียงแบบยกสองลํา พร้อมเครื่องยกไฟฟ้าธรรมดา
ภาระ 200 กิโลกรัม ผืนกระสุนระบายน้ําที่ตรงกับด้านล่าง

กระแสกระบวนการ
